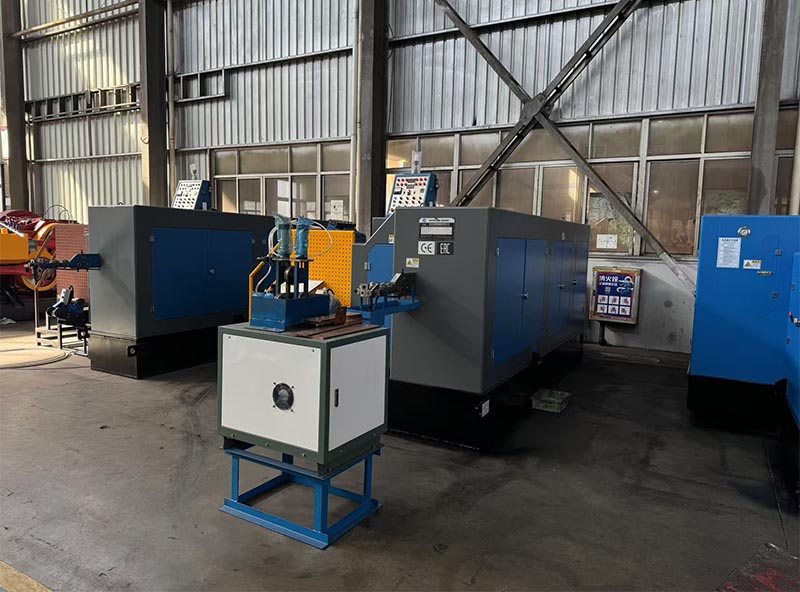

Producent Ronen® produkuje automatyczną maszynę do produkcji śrub rozdmuchowych z 4 matrycami, która formuje półfabrykaty śrub w czterech etapach formy i czterech procesach kucia: cięcie drutu, spęczanie, formowanie łba, końcowe przycinanie. Operatorzy potrzebują jedynie sporadycznych kontroli wydajności, a nie ciągłego nadzoru.
Automatyczna maszyna do produkcji śrub rozdmuchowych z 4 matrycami wykorzystuje cztery zestawy form i cztery kolejne procesy tłoczenia, aby automatycznie przekształcić drut metalowy w półfabrykaty śrub. Podczas procesu produkcyjnego nie jest wymagana interwencja pracowników. Maszyny same przeprowadzą cały proces.
Maszyna do produkcji śrub przetwarza metalowy drut na śruby w czterech etapach. Przecina odcinek metalowego drutu, a następnie podaje go do czterech stacji. Na każdym stanowisku stempel będzie dociskał metalowy drut, tworząc różne części śruby, takie jak łeb śruby lub czubek śruby. Ostatecznie powstaje gotowa śruba.
Umieść cewkę drutu stalowego w automatycznej maszynie do produkcji śrub rozdmuchowych z 4 matrycami. Podczas obróbki maszyna najpierw prostuje drut stalowy, następnie tnie go na zadaną długość, a na koniec, poprzez ciągłą obróbkę, kształtuje go w celu uzyskania gotowych śrub. Ten zautomatyzowany proces ma na celu wydajną produkcję dużej liczby śrub. Proces ten łączy wiele oddzielnych etapów w ciągłą operację na jednej maszynie.
Maszyna do produkcji śrub będzie bezpośrednio podawać materiał. Pierwsza matryca przecina drut i formuje początkowy kształt główki. Druga matryca wyraźniej kształtuje główkę (np. krawędzie główki sześciokątnej). Trzecia matryca przetwarza część pręta (proste kroki lub zmniejszenie średnicy). Czwarta matryca wykańcza główkę i część pręta, a na koniec gotowy półfabrykat jest automatycznie wysyłany.
| Model | Jednostka | DBF-64S | DBF-64SL |
DBF-84S |
DBF-104S |
DBF-104L |
DBF-134L |
DBF-134L |
| Stacja kucia | NIE. | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| Siła kucia | Kgf | 35.000 | 40.000 | 60.000 | 80.000 | 80.000 | 120.000 | 120.000 |
| Maksymalna średnica odcięcia | mm | F8 | F8 |
Φ10 |
F12 |
F12 |
F15 |
F15 |
| Maksymalna długość odcięcia | mm | 80 | 105 | 115 | 135 | 185 | 190 | 265 |
| Szybkość wyjściowa | szt./min | 140-210 | 130-200 | 120-180 | 90-140 | 80-130 | 75-110 | 50-80 |
| Udar P.K.O | mm | 12 | 15 | 18 | 30 | 30 | 40 | 40 |
| Udar K.O | mm | 70 | 90 | 92 | 118 | 160 | 175 | 225 |
| Główny skok siłownika | mm | 110 | 136 | 160 | 190 | 262 | 270 | 380 |
| Główna moc silnika | kW | 15 | 15 | 22 | 30 | 30 | 37 | 37 |
| Ogólne wymiary odciętej matrycy | mm | Φ30*45L | Φ30*45L |
Φ50*50L |
Φ45*59L |
Φ45*59L |
Φ63*69L |
Φ63*69L |
| Ogólne wymiary stempla | mm | Φ40*90L |
Φ40*90L |
Φ45*125L |
Φ53*115L |
Φ53*115L |
Φ60*130L |
Φ60*229L |
| Ogólne wymiary głównej matrycy | mm | Φ50*85L |
Φ50*110L |
Φ60*130L |
Φ75*135L |
Φ75*185L |
Φ86*190L |
Φ86*305L |
| Umrzeć smoła | mm | 60 | 60 | 70 | 90 | 94 | 110 | 110 |
| Waga ok | Tona | 8 | 10 | 14 | 18 | 21 | 28 | 33 |
| Odpowiednia średnica śruby | mm | 3-6 | 3-6 | 5-8 | 6-10 | 6-10 | 8-12,7 | 8-12,7 |
| Długość trzpienia półfabrykatu | mm | 10-65 | 10-80 | 15-90 | 15-110 | 20-152 | 20-160 | 40-220 |
| Ogólnie przyciemnia się. | mm | 5300*3000*2300 | 5500*3100*2300 | 6500*3200*2500 | 7400*3500*2800 | 9000*3500*2900 | 10000*3800*2900 | 11000*3800*3000 |
Zaletą automatycznej maszyny do produkcji śrub rozdmuchowych z 4 matrycami jest „w pełni automatyczne + formowanie czterech form”. Jest bardzo wydajny i oszczędza pracę. Z punktu widzenia efektów procesu, proces z czterema formami i czterema rozdmuchami może wytwarzać produkty z większą precyzją niż proces z dwoma formami i dwoma rozdmuchami, dzięki bardziej precyzyjnej kontroli formowania. Przejście łukowe łba śruby z łbem okrągłym jest równomierne i ciągłe, bez wyraźnych odchyleń; sześciokątna struktura śruby z łbem sześciokątnym jest dobrze symetryczna, a błąd wymiarowy każdej strony można kontrolować. Nie ma potrzeby późniejszego mielenia, a ilość odpadów jest mniejsza.
