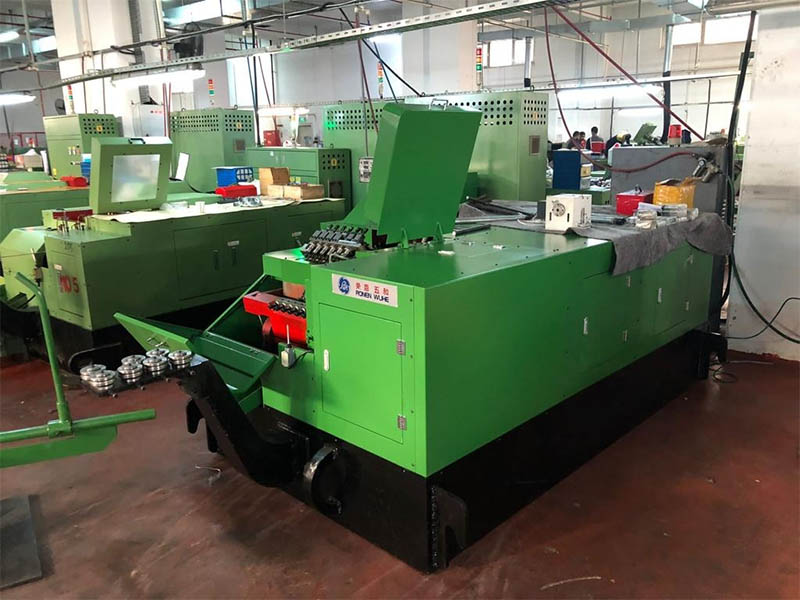

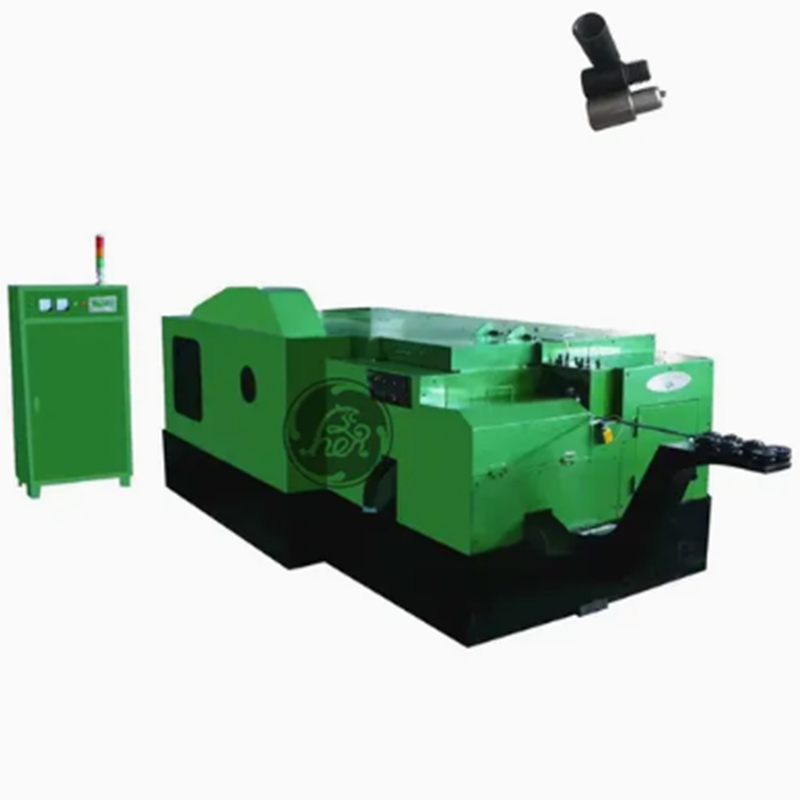

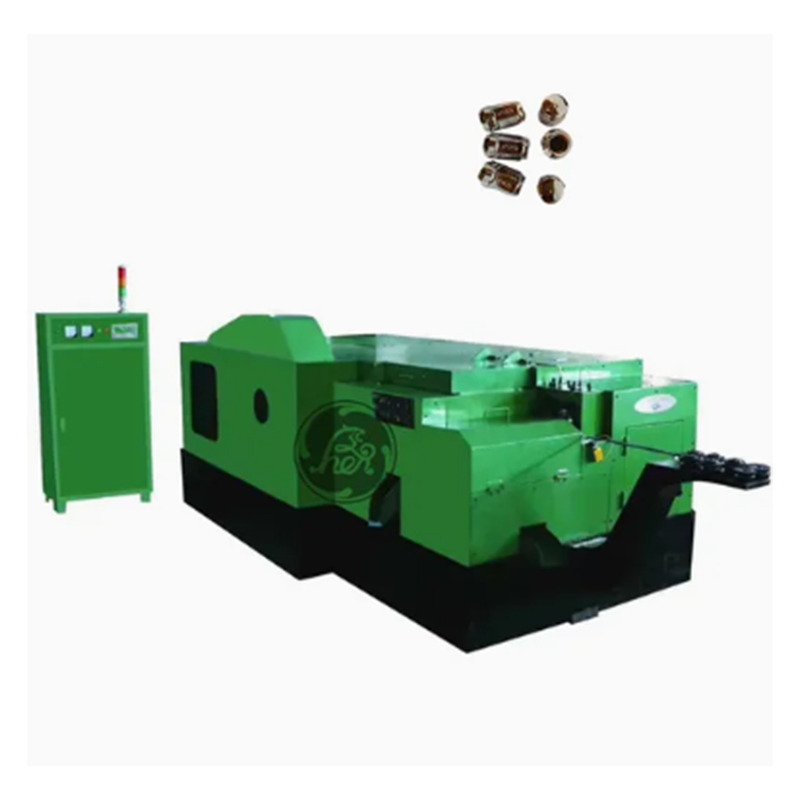

Maszyna do kucia na zimno z 6 matrycami i 6 poniżej nakrętek producenta Ronen® kończy kształtowanie półwyrobu nakrętki w sześciu procesach kucia w sześciu etapach: cięcie drutu, spęczanie, formowanie sześciokątne, wykrawanie, przycinanie krawędzi i ostateczny wymiar. Drut nie wymaga podgrzewania, co pozwala zaoszczędzić energię.
6 matryc i 6 poniżej nakrętki Była maszyna do kucia na zimno wykorzystuje sześć kolejnych form do kształtowania drutu w nakrętkę. „Sześć w dół” odnosi się do sześciu stempli wciskających się w formę od dołu do góry. To urządzenie może stopniowo kształtować metalowy blok od prostego półwyrobu do gotowej gwintowanej nakrętki.
Ustawianie dawnej maszyny do kucia na zimno nakrętki oznacza ustawienie sześciu zestawów narzędzi. Nad każdym stanowiskiem znajduje się matryca, a pod nią stempel. Te dwa elementy muszą być idealnie dopasowane. To precyzyjne ustawienie ma kluczowe znaczenie dla produkcji nakrętek o stałej jakości. Po wdrożeniu tego połączenia sprzęt nie będzie wymagał częstych interwencji i potrzebne będą jedynie drobne regulacje, aby zapewnić długoterminową, nieprzerwaną pracę.
Kluczowym elementem maszyny do kucia na zimno z matrycą i 6 poniżej nakrętek jest system używany do przenoszenia półwyrobów nakrętek pomiędzy sześcioma stanowiskami pracy. Ten mechanizm przenoszący musi być wyjątkowo niezawodny, aby zapewnić płynne działanie procesu o dużej prędkości. Jeśli wystąpi jakakolwiek sytuacja niezsynchronizowana, może to spowodować zacięcie i spowodować uszkodzenie części.
Maszynę do kucia na zimno do formowania nakrętek można skonfigurować dla różnych typów nakrętek. Zastępując sześć zestawów stempli i form, tę samą maszynę można wykorzystać do produkcji standardowych nakrętek sześciokątnych, nakrętek sześciokątnych o dużej wytrzymałości, a nawet nakrętek z kołnierzami, zapewniając doskonałą elastyczność warsztatowi produkcyjnemu.
| Specyfikacja | Jednostka | 11B | 14B | 17B | 19B | 24B | 27B | 30B | 33B | 36B | 41B |
| Stacja kucia | NIE. | 6S/7S | 6S/7S |
6S/7S |
6S/7S |
6S/7S |
6S/7S |
6S/7S |
6S/7S |
6S/7S |
6S/7S |
| Maksymalna średnica odcięcia | mm | 11 | 15 | 17 | 19 | 24 | 28 | 30 | 33 | 36 | 41 |
| Długość wybicia | mm | 20/30/40 | 20/30/40 | 25/40/60 | 25/30/40/60/80 | 30/60/80 | 30/40/60/80 | 30/40/60/80 | 40/60/80/100 | 50/60/80/100 | 50/60/80/100 |
| Umiera Pitch | mm | 50 | 60 | 70 | 80 | 100 | 110 | 120 | 140 | 150 | 165 |
| Kucie Mocy | Tona | 60 | 90 | 110 | 135 | 230 | 260 | 300 | 360 | 420 | 650 |
| Wielkość produkcji |
|
M3-M6 | M6-M10 | M8-M12 | M8-M14 | M10-M18 | M12-M18 | M14-M20 | M16-M22 | M18-M24 | M20-M27 |
| Wyjście | min/szt | 250 | 180 | 150 | 140 | 70 | 60 | 60 | 90 | 80 | 70 |
| Główny silnik | KM | 15 | 20 | 30 | 50 | 75 | 100 | 125 | 150 | 250 | 350 |
| Silnik smarowania | KM | 1.5 | 1.5 | 1.5 | 1,5+3 | 1,5+3 |
1,5+3 |
1,5+3 |
1,5+3 |
1,5+3 |
1,5+3 |
| Smar | L | 700 | 1000 | 1100 | 1200 | 1700 | 2300 | 2000 | 2400 | 2400 | 2400 |
| Waga ok | Tona | 4.5 | 8 | 11 | 14 | 25 | 38 | 42 | 45 | 70 | 73 |
Cechami maszyny do kucia na zimno matrycy i 6 poniżej nakrętki jest to, że ma ona kompleksowe funkcje stacji i szeroką kompatybilność materiałową. Jeśli chcesz wykonać fazowanie, użyj modelu 5-stanowiskowego; Aby wyprodukować wzory antypoślizgowe wystarczy przejść na formę 4-stanowiskową bez dodatkowego wyposażenia. Forma każdej stacji jest niezależna i jeśli jedna forma ulegnie uszkodzeniu, wystarczy ją wymienić na odpowiednią. Jest to bardzo wygodne.
