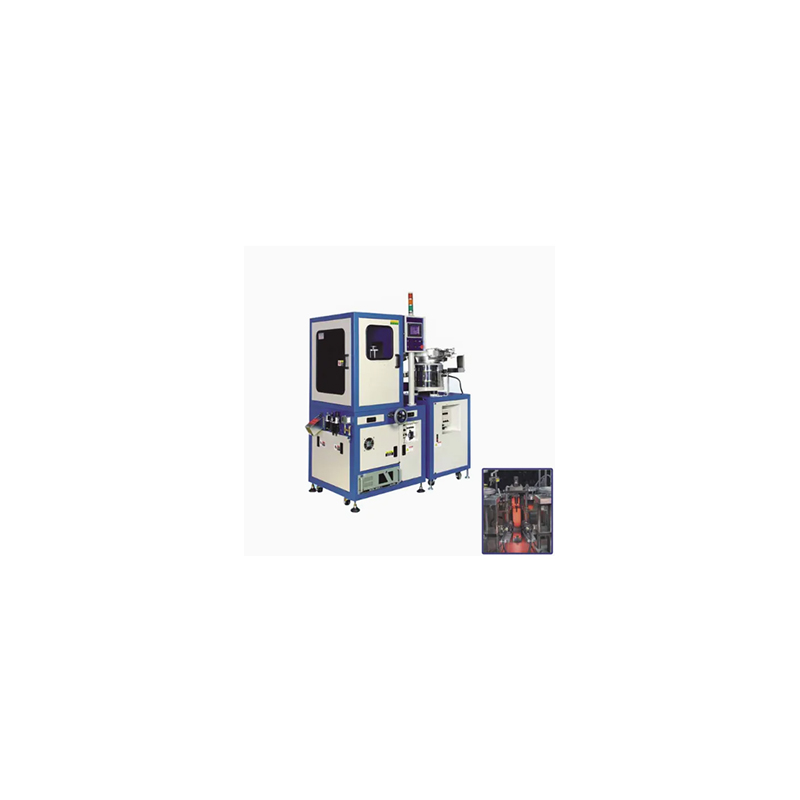

Czteroczkowana maszyna do sortowania nakrętki Ronen® wykorzystuje kamery do sprawdzania czteroklawowanych nakrętek. Wykrywa takie problemy, jak zgięte pazury lub nierówne wątki, a następnie rozróżnia dobre i złe orzechy. Gdy nakrętki zostaną wlane do maszyny, automatycznie sortuje je i umieszcza je w pudełkach.

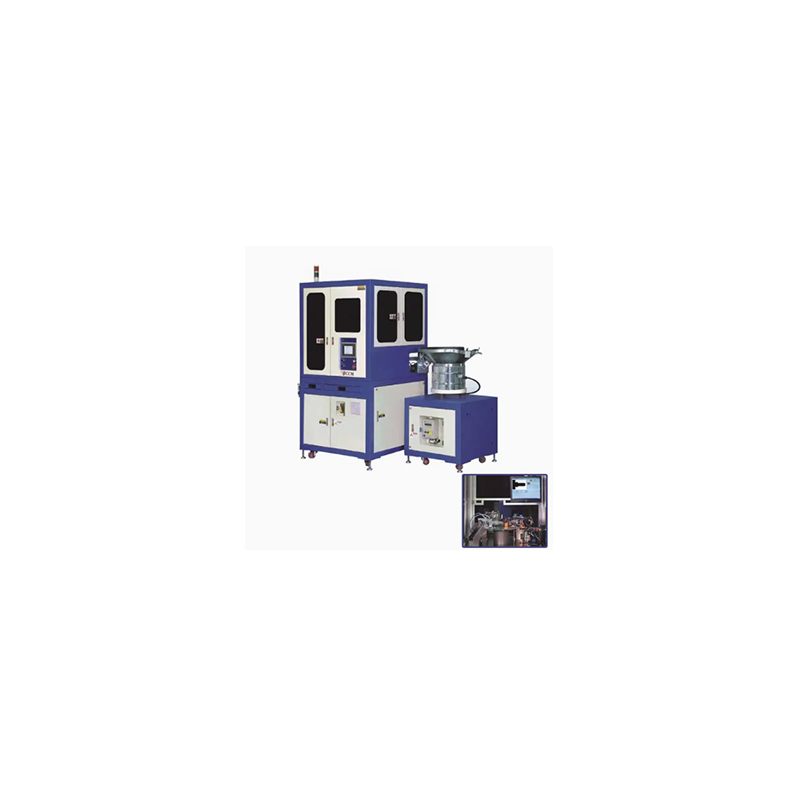

Czteroczkowana optyczna maszyna do sortowania nakrętki jest specjalnie zaprojektowana do sortowania czterech nakrętek według specyfikacji. Sprzęt jest specjalnie zaprojektowany ze względu na swoją strukturę. Kilka aparatów służy do przechwytywania obrazów z różnych stron, umożliwiając wyraźne widoczne zobaczenie krzywizny i odstępów.
Czteroczkowana optyczna maszyna do sortowania nakrętki została zaprojektowana do automatycznej identyfikacji i oddzielania czteroklasowych nakrętek. Ta maszyna do sortowania jest w stanie obsłużyć unikalny geometryczny kształt tych nakrętek: kwadratową podstawę z czterema metalowymi pazurami typu sprężyn, używana do instalacji na urządzeniach ramowych. Maszyna sortowania klasyfikuje te orzechy wraz z innymi komponentami i kategoryzuje je według wielkości i typu.
Maszyna wykorzystuje zaprojektowany podajnik wibrujący miski. Ten podajnik jest wyposażony w przewodnik i narzędzia, które zawsze mogą utrzymać każdą nakrętkę we właściwej pozycji. Zwykle kwadratowa podstawa jest umieszczona płasko z pazurami skierowanymi w górę, co pozwala systemowi kamery osiągnąć niezawodne obrazowanie.
Czteroczkowana maszyna do sortowania nakrętki wykorzystuje kamery o wysokiej rozdzielczości do przechwytywania obrazów każdej nakrętki. Oprogramowanie analizuje wiele funkcji: rozmiar kwadratowej podstawy, obecność i wyrównanie czterech pazurów, rozmiar otworów gwintu i ogólna integralność strukturalna. Proces analizy jest zakończony w ciągu kilku milisekund, gdy nakrętka przechodzi pod kamerą.
| Przedmiot | PS-1100 | PSL-1300 | PSG-1300 | PSG-2300 |
| Średnica drutu (mm) | Ø3.0-ø8.0 |
Ø8.0-Ø16.0 |
Ø1.2-Ø3.0 |
Ø8-ø20 |
| Szerokość głowy (mm) | Ø5-ø15 |
Ø10-ø25 |
Ø2,5-ø8 |
Ø8-ø35 |
| Wysokość głowy (mm) | 2-10 | 2-25 | 0,5-7 | - |
| Długość pod głową (mm) | 5-70 | 15-120 | 1,5-12 | - |
| Precyzja sortowania (MM) | ± 0,03 | ± 0,03 |
± 0,03 |
± 0,03 |
| Prędkość sortowania (PCS/min) | 100-600 | 100-400 | 100-900 | 100-600 |
| Ciśnienie powietrza (kg/cm³) | 5 | |||
| Komputer | Komputer przemysłowy | |||
| Aparat cyfrowy | Basler | Basler |
Basler |
Basler |
| Waga netto/brutto (kg) | 800/1141 | 950/1351 | 785/1026 | 685/963 |
| Wymiar maszyny (l*w*h) mm | 2000*2000*2100 | 2200*2200*2100 | 1900*1600*1150 | 1400*1850*2130 |
| Wymiar po skrzynce (miejsce hosta/wibrująca = podstawa komputera) (l*w*h) mm |
1480*1270*2120 1580*1030*1970 |
1650*1580*2120 1800*1100*1970 |
950*1430*2240 | 2240*2080*2240 |
Cechą czteroklawowanej optycznej maszyny do sortowania nakrętki jest to, że ma ona wiele kątów soczewek. Krzywizna i odstępy pazurów, a także gwinty na dole nakrętek, można uchwycić. Ścieżka karmiąca jest również specjalnie zaprojektowana, która może bezpiecznie pomieścić czterokrotną nakrętkę bez przechylania lub rozmazania.
